当市政计量工作还停留在手测长度、圈面积、数个数的表格方式，每天被密集的线条、表格搞的头晕眼花时，大家来试试“福莱一点通市政BIM算量软件”，为您提供高效
的解决方案，它通过识别图纸、三维实体扣减、清单定额匹配、智能表格管理等功能，来减轻我们造价工作者的工作强度、简化工作步骤，解决以往手算头疼的工程计算
方面的问题。
现在只要您是订阅式或锁内有土建算量的用户，即可使用，希望我们携手告别低效，让我们计量工作变得轻松容易，放心准确。
针对目前用户在使用过程中向我们咨询一些功能用法，操作流程等问题，下面来向大家详细介绍一下市政工程算量文件的绘制流程与注意事项。
1.新建工程
首先新建工程，选择清单、定额的计算规则。

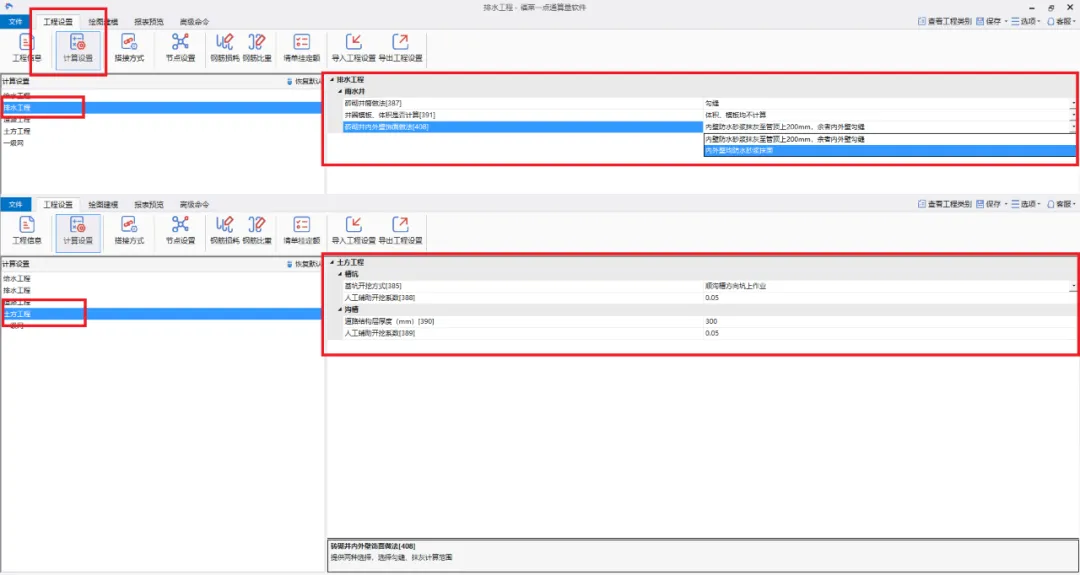

2.计算设置
点击【计算设置】里的排水工程、土方工程，在里面预先设置需要调整的内容。

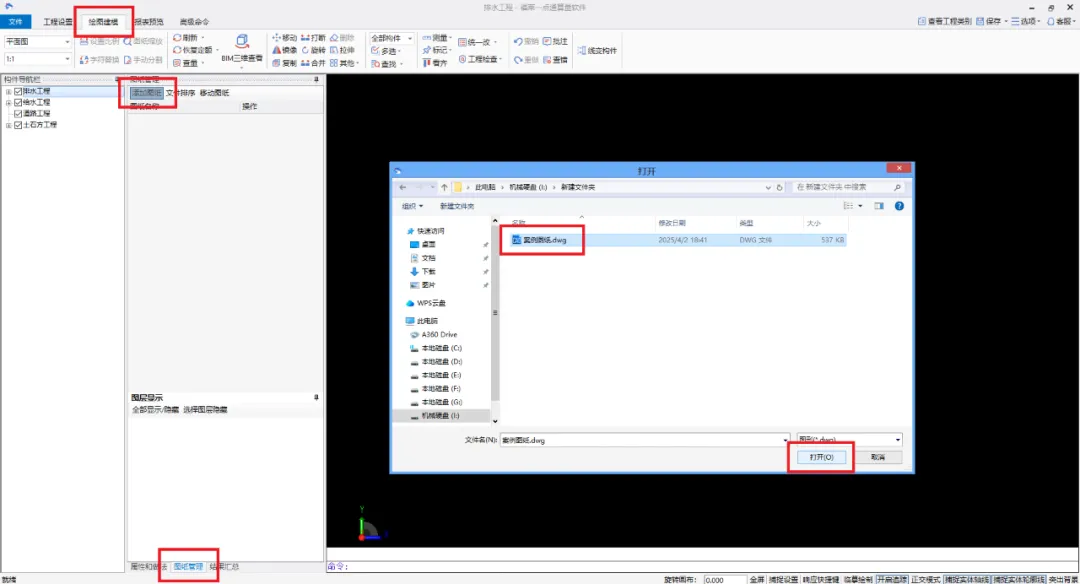

3.导入图纸

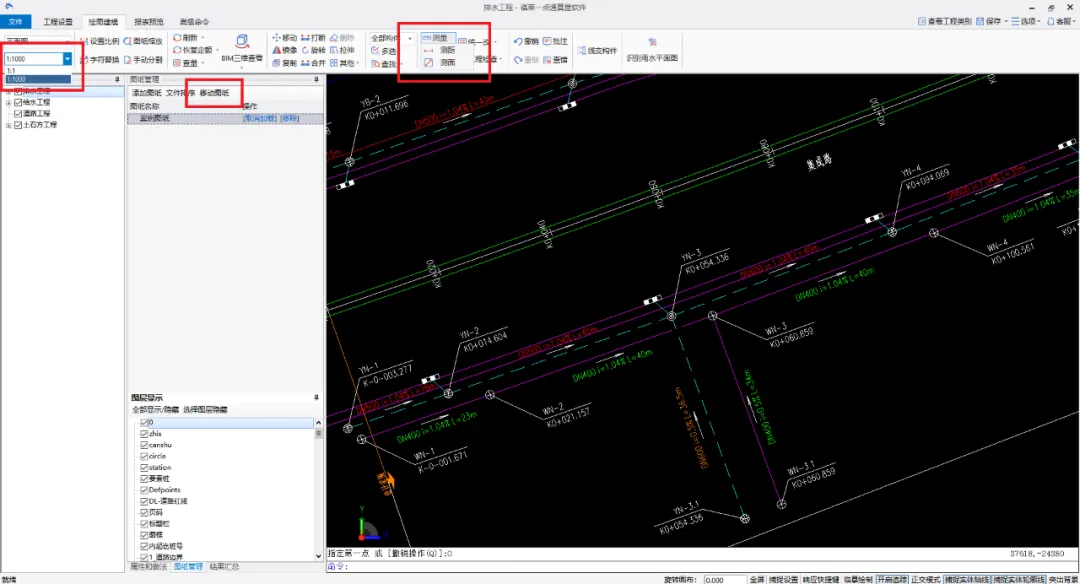

图纸加载进来，点击【移动图纸】，在图纸中的任意选择一点，输入（0,0）。
Tips：（1）将图纸先移动到（0,0）位置，是为了避免市政图纸坐标点太大，导致图纸出现乱码，看不清等问题。
（2）如遇加载图纸后，部分图元不显示的情况，是由于部分图元采用了插件绘制形成代理图层导致的，请联系客服解决。
左上角选择【1：1000】，调整为市政工程绘制视图，即可完成绘制、识别前的准备工作。
Tips：如果绘制临摹的图元与图纸图元存在尺寸差异，请检查图纸比例。

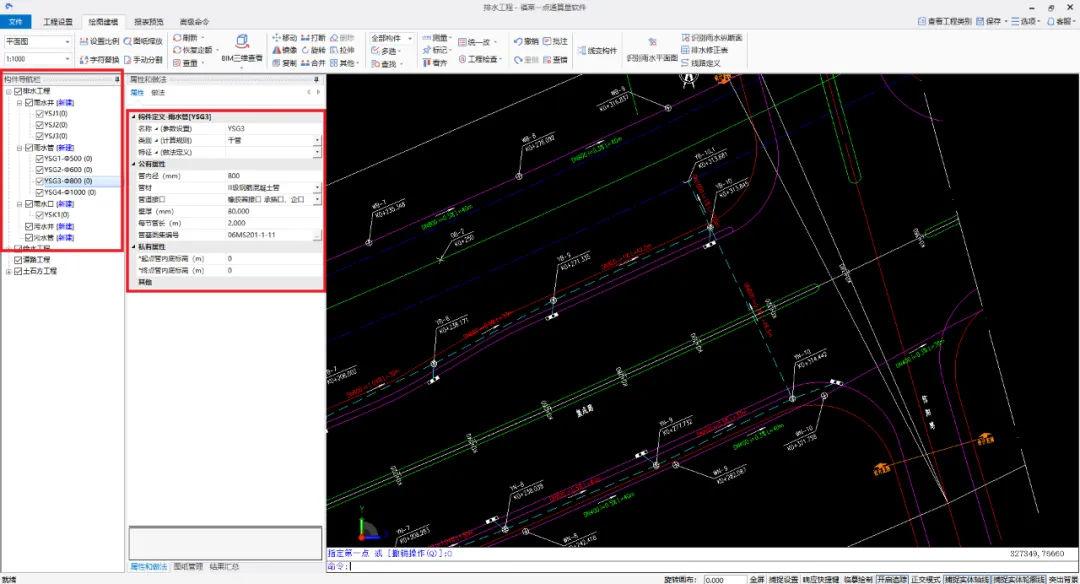

4.定义构件
用户多次向我们反馈，图纸识别完成后，都需要根据设计说明去修改构件默认生成的属性，比较麻烦，小编给大家分享一种更便捷的方法。
我们在执行识别命令前，提前根据“设计说明”定义构件，程序识别时会优先套用我们定义好的构件定义。

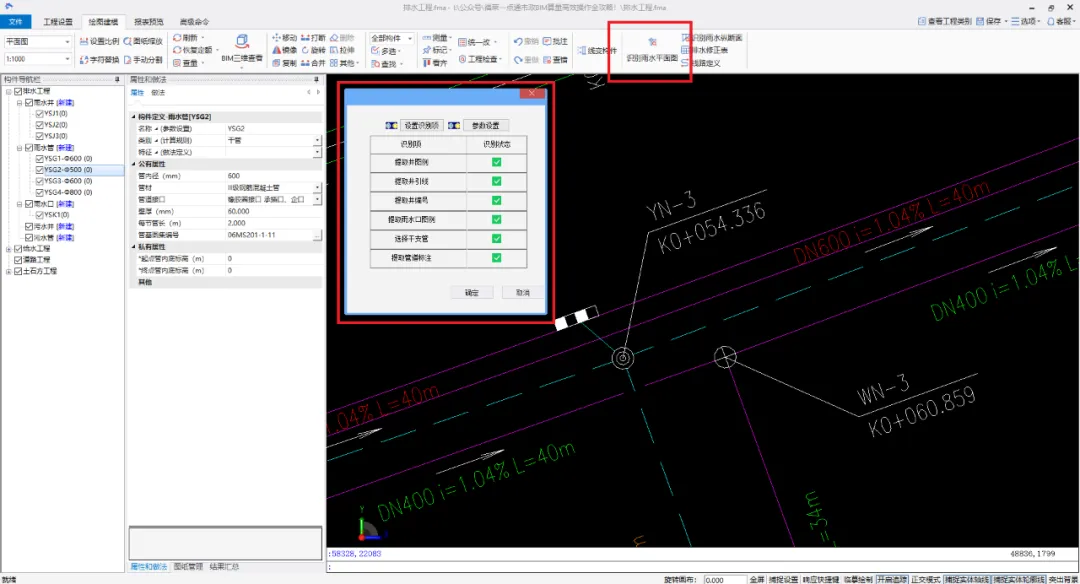

5.识别平面图
点击右上方的【识别雨水平面图】，按照识别项，依次选取对应的图层。

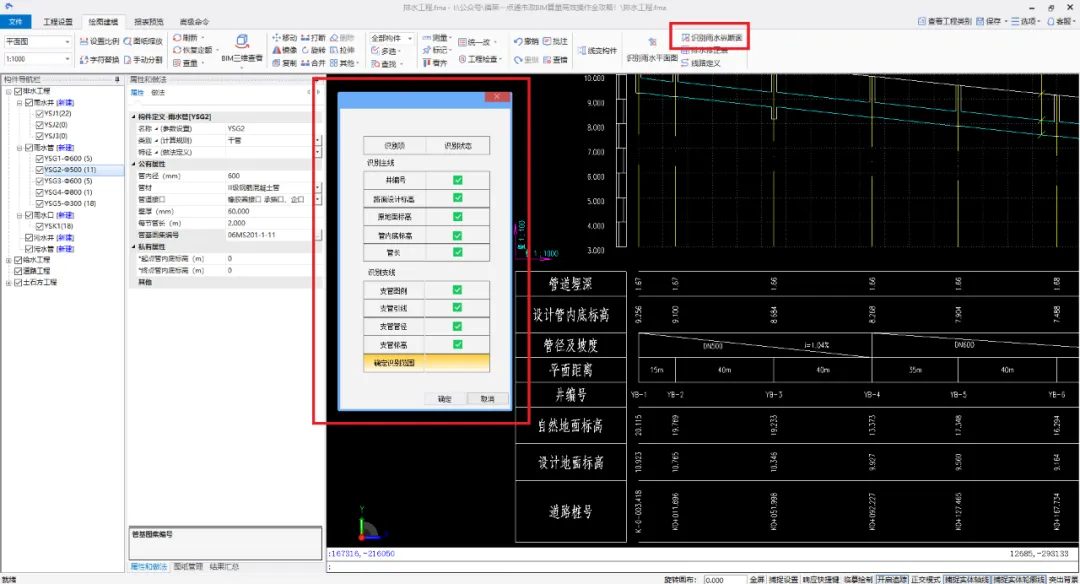

6.识别纵断面
点击右上方的【识别雨水纵断面】，按照识别项，依次选取对应的图层，支持识别纵断面中的支管。

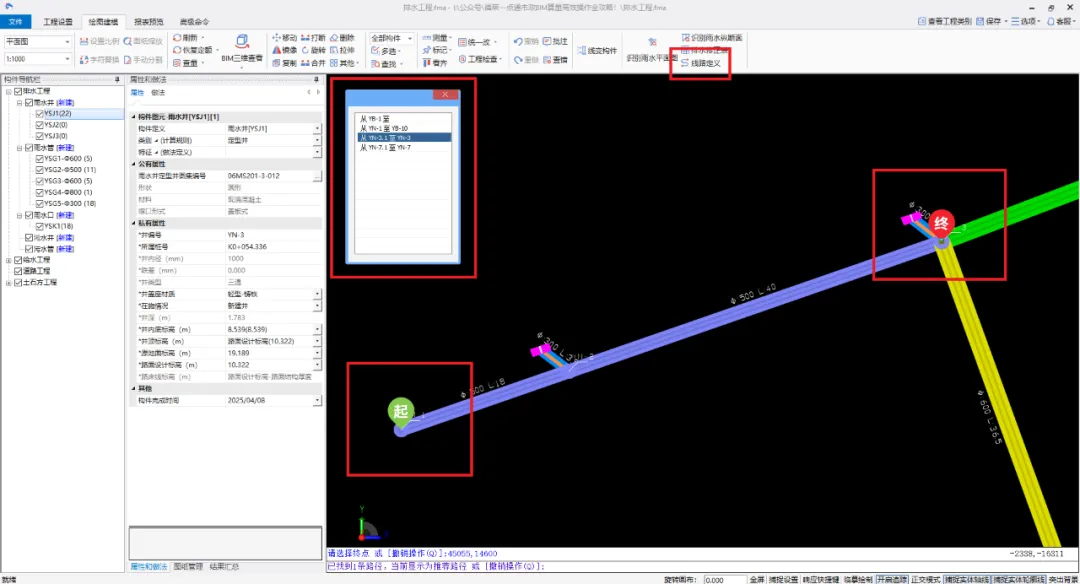

7.线路定义
识别完纵断面后，需要通过【线路定义】功能，按照图纸中排水方向划分好线路，方便在【排水修正表】中统一管理，同时也更易于绘制沟槽。
8.排水修正表

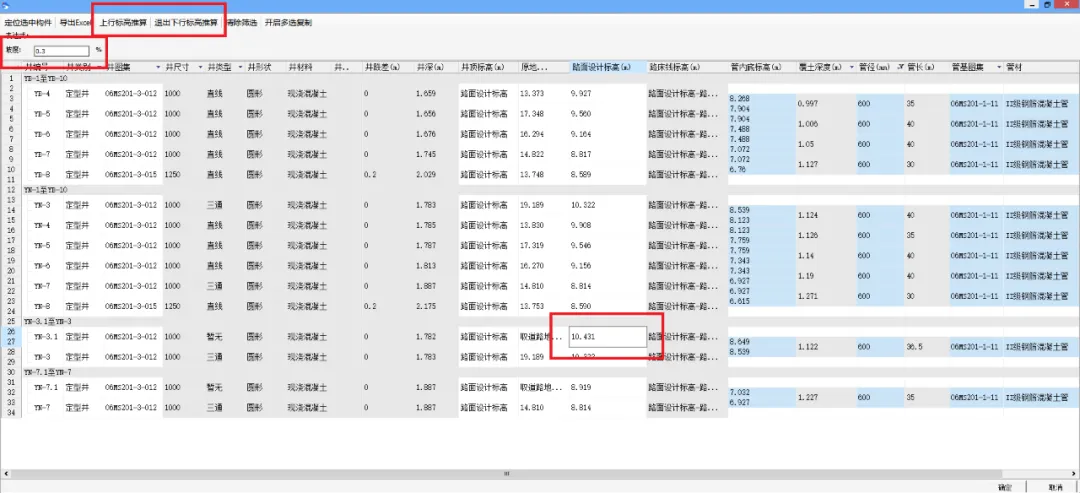

与传统的计算表格相比，软件提供了【排水修正表】，能够将所有管井、管道数据信息清晰地展示，方便我们在【排水修正表】中检查构件的属性信息，直接进行修改
。在修改的时候，通过【筛选】功能，将构件筛选出来，通过【多选复制】，统一修改。
我们在做工程的时候，可能会遇到一些情况，比如某个井，图纸中没有提供标高，可通过【标高推算】功能，推算井的标高。

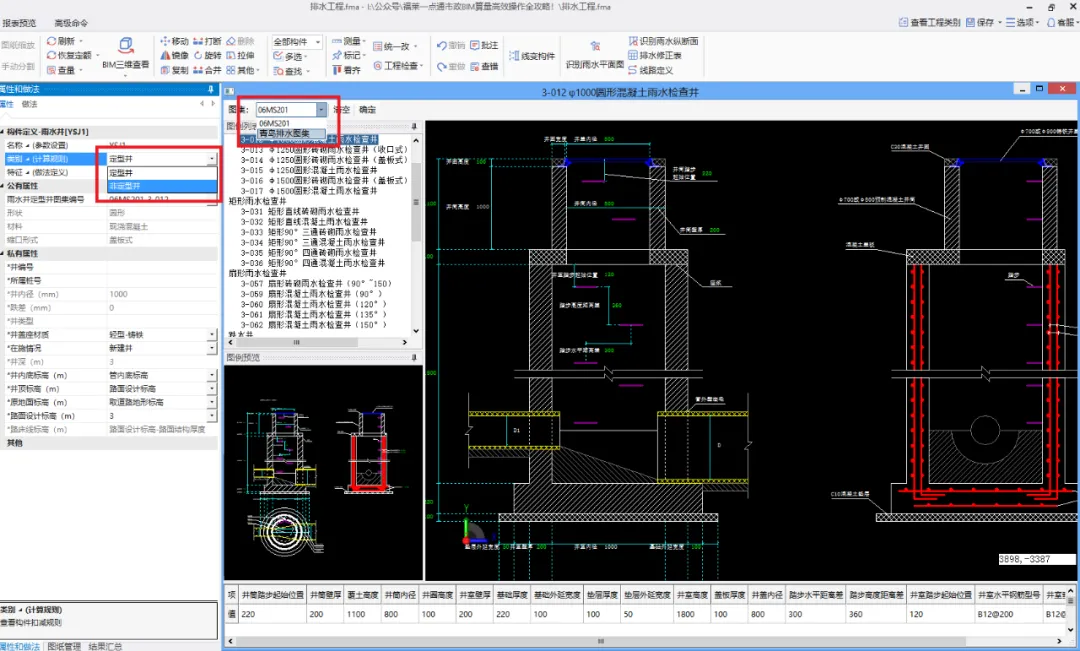

9.选择图集
在【排水修正表】中，通过【多选复制】，批量修改图集编号，程序提供了多种图集，支持06MS201、20S515、青岛排水图集。

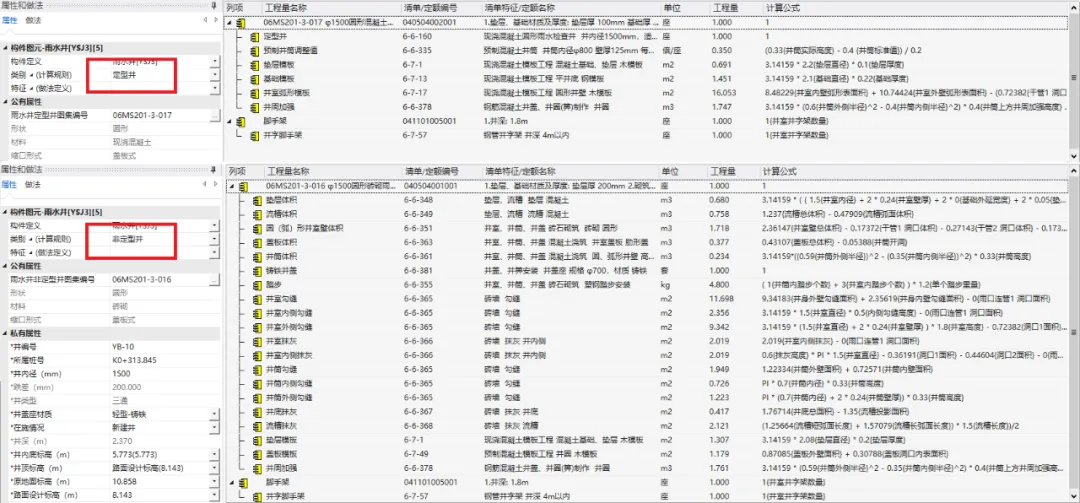

井类别支持定型井、非定型井两种模式，支持计算不同部位的工程量，满足不同业务需求。

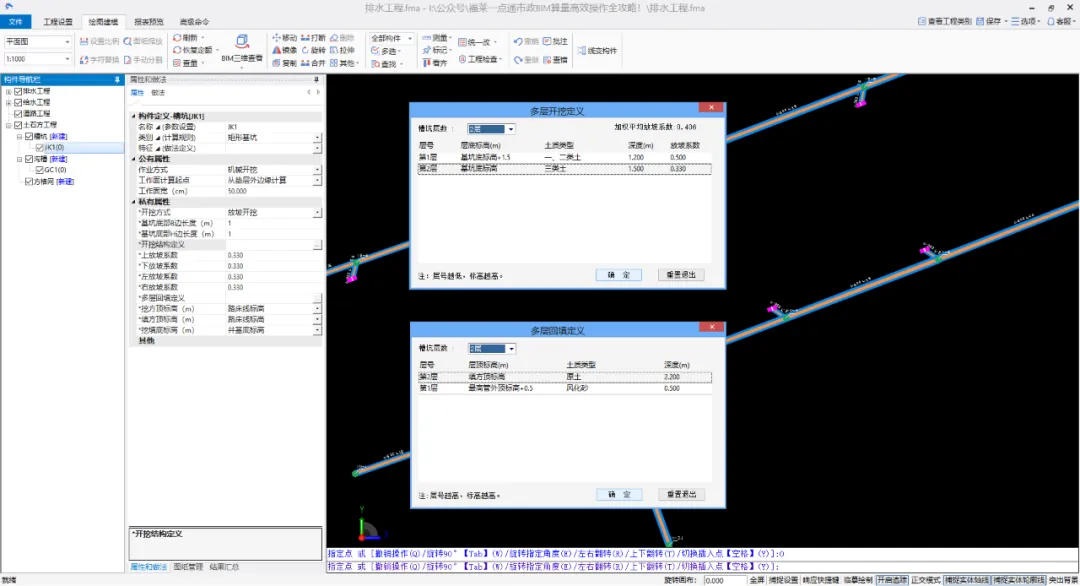

10.绘制槽坑、沟槽
绘制完排水部分的内容后，再来绘制槽坑、沟槽，计算土方工程量。新建槽坑、沟槽的构件定义，属性中支持分层开挖与回填。定义完成后，支持【智能布置】，自动将
槽坑、沟槽布置到管井、管道。

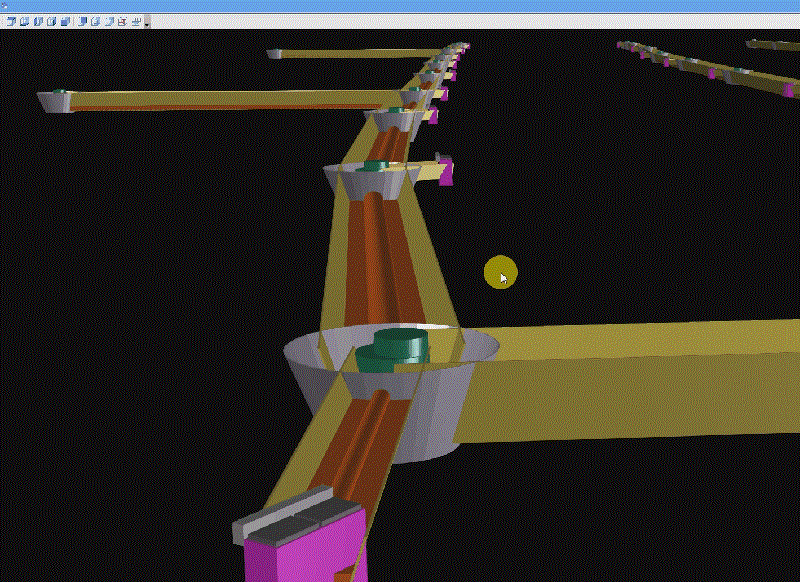

11.工程量三维编辑
定义好槽坑、沟槽构件后，点击【工程量三维编辑】，查看土方的三维扣减，以及分层开挖、回填中每个部分工程量的计算范围。
12.BIM三维查看
通过【BIM三维查看】，查看构件绘制完成后的三维。

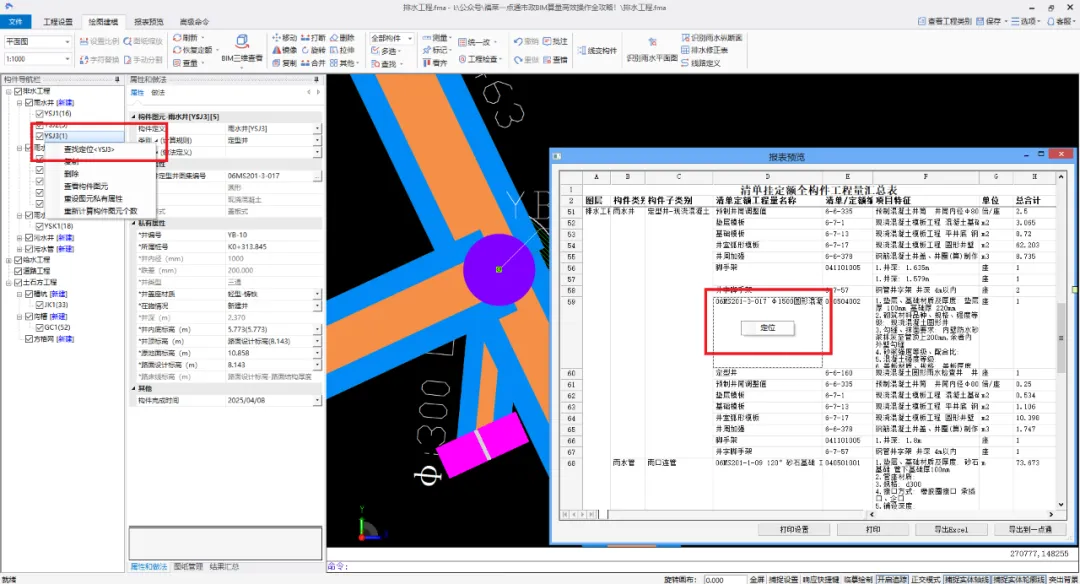

13.定位返查
程序提供原位返查计算结果功能，直接查询异常问题，减少作业时间。如遇项目多次变更、设计多次调整，可快速定位到修改区域，直接输出工程量，缩短追溯、查找时
间，提升工作效率。

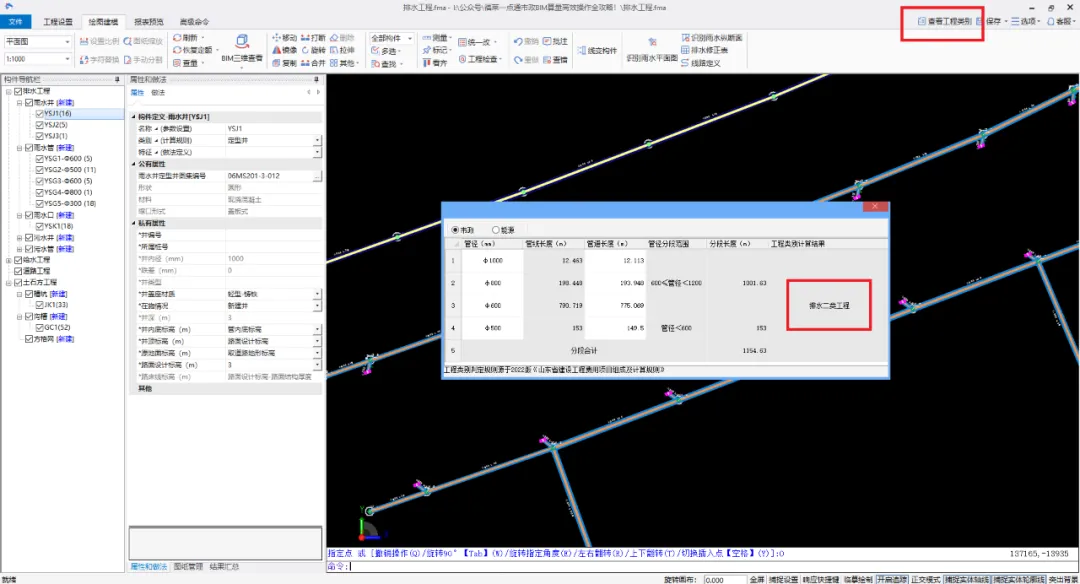

14.查看工程类别
工程绘制完成后，程序自动计算该项目的工程类别等级，为计价取费提供依据。

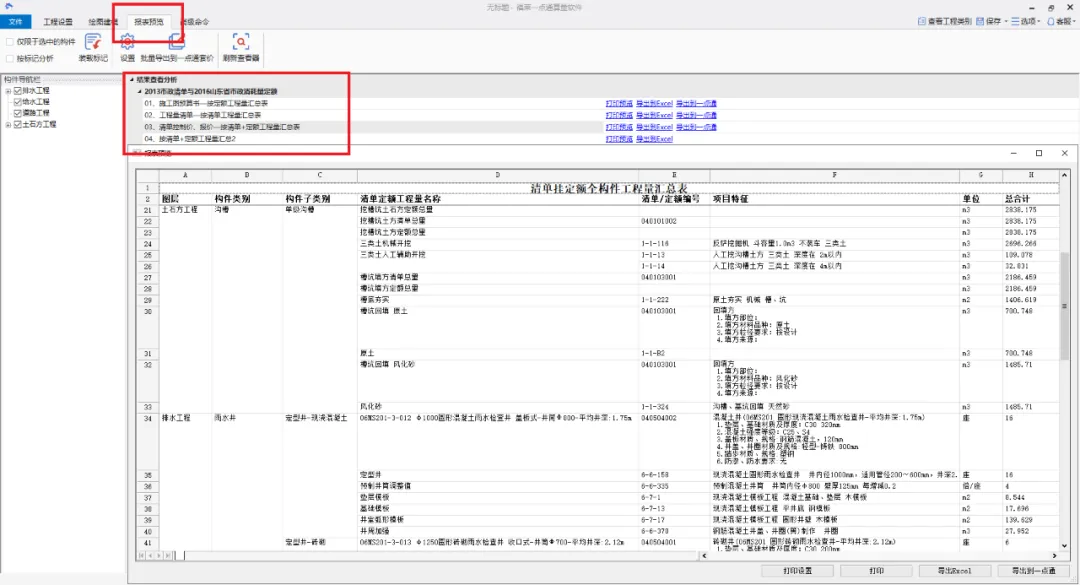

15.导出报表
工程项目绘制完成后，刷新工程量，在报表预览界面，软件提供了清单汇总表、定额汇总表、清单挂定额汇总表，一次算量文件可输出多种格式的计价成果文件，最后
导入计价软件中直接组价。
按照以上小编的绘图流程，相信大家能够更快的掌握新版软件的正确绘图方法，如果在使用过程中遇到问题，欢迎通过下方的联系方式，联系我们。
