一、装配式构件定义及布置
D1
预制墙
（1）根据预制构件图纸，选择类别（实心墙、夹心保温墙、外墙面板）
（2）填写预制构件截面尺寸及坐浆高度
（3）填写套筒个数和水平后浇带钢筋，根据需要添加预制钢筋
（4）布置方式采用点式布置
（5）三维
（6）计算结果
D2
预制板
（1）根据图纸直接输入预制板和后浇部分总厚度
（2）输入预制板部分厚度、长度、宽度；根据需要添加预制钢筋
（3）布置方式采用面式布置，按轴线绘制即可，软件自动考虑延伸部分
（4）计算结果
（5）后浇部分钢筋同面筋，点击布置即可
注：跨多块板时钢筋时贯通的，在板筋属性中选择合并板布置
D3
预制板接缝
（1）根据接缝类型选择不同的类别
（2）根据图纸信息填写接缝的宽度和高度，这里注意如果接缝高度和板厚相同，工程量不再单独计算
（3）填写钢筋信息，如果不是箍筋是拉筋可以在其它箍筋中添加
（4）布置方式采用线式布置，类似梁构件
D4
其它配套构件
（1）装配式连接墙
采用剪力墙构件，增加新的类别（装配式连接墙），单独归类
（2）装配式连接暗柱
采用异形柱构件，增加新的特征（装配式后浇）
D1
建筑面积计算散水和主体脚手架
散水工程量是按照散水中心线长度乘以宽度计算的，如果建筑物外侧一圈都有，可以直接使用建筑面积扩张即可得到长度，无需单独绘制散水，主体脚手架和散水方法相同。
（1）首先选中绘制好的建筑面积构件，选择轮廓编辑--整体扩张，输入扩张距离，我们以散水宽度是800为例，扩张到中心线距离为400.
（2）在轮廓外点击，即可完成扩张。
（3）刷新计算看结果周长就是散水的长度
D2
坡屋面绘制技巧
绘制坡屋顶可以照着屋脊线绘制板构件，之后变斜即可，这种绘制方式无法解决阴阳脊加腋附加钢筋的情况，我们可以使用绘制屋脊线，之后生成板的方式绘制坡屋顶。

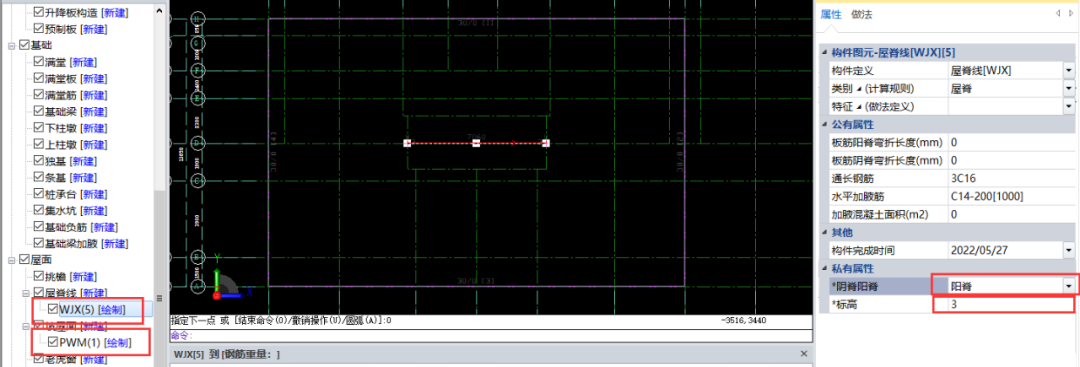

（1）创建坡屋面，根据外轮廓绘制，再根据屋脊线绘制顶部屋脊和底部边缘屋脊，设置好标高。
（2）连接边缘屋脊线和顶部屋脊线，标高无需调整，设置好阴阳极，双击坡屋面生成斜板即可。
