一、新【CAD直达】模块——识别表格类功能优化
优化表格类识别样式，简化识别逻辑，增强功能易用性，提升识别效率与精度
?改掉以往由“两步两界面”简化为“一步单界面”实现构件识别定义与生成
?暴露出识别表格工具按钮“删除行、列，插入行、列”
?界面交互样式、提示语的优化与调整
1.识别柱表

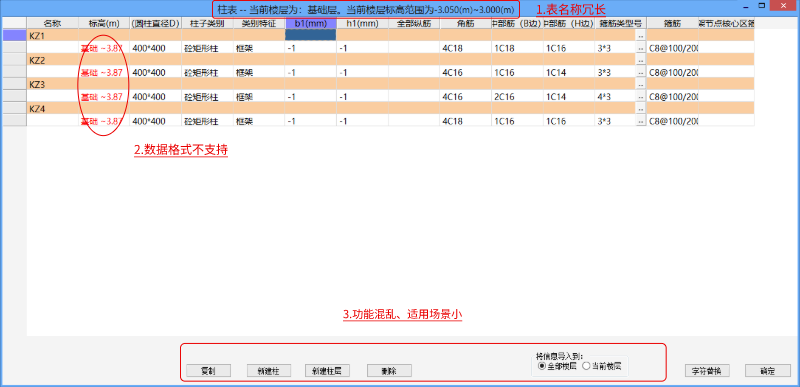

?变化前（柱表、墙身表、连梁表）:
?第一步，先编辑识别数据，存在头部分类无法识别
?第二步，确认识别转化，存在表名冗长、基础数据格式无法识别、功能按钮混乱等问题

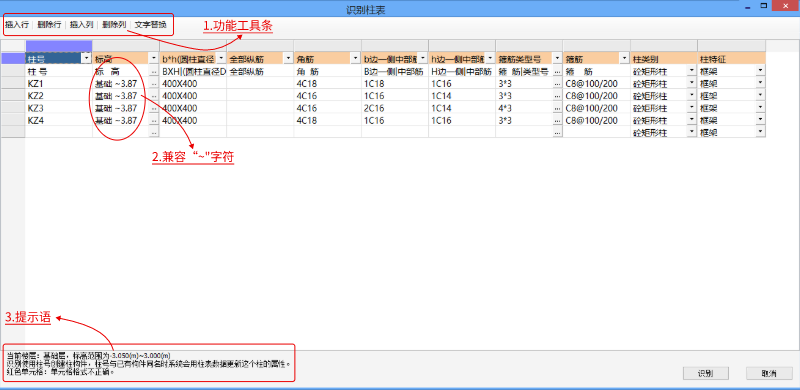

*现在(柱表、墙身表、连梁表）:
?一次识别单界面交互生成构件定义
?弹窗头部增加“插入行、列，删除行、列，文字替换”工具功能
?表头各名称匹配对应，识别效率提升
?弹窗名称简洁，提供提示语辅助说明
2.识别墙身表
*现在：
3.识别连梁表
*现在:
?支持多种连梁标注方式的识别（标注梁相对标高、标注梁高、标注楼层及相对标高

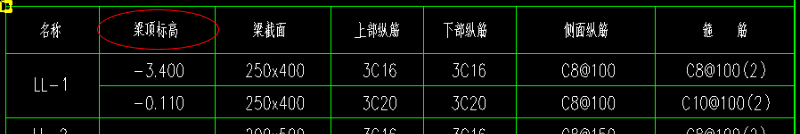

1）对于标注梁顶标高的梁表
识别该梁表后
2）对于标注梁相对标高的梁表
识别该梁表后
二、【绘图建模】改造优化—让绘图变得易用、便捷
1.改造构件导航栏,优化功能交互与布局样式
?构件结构树功能定位：对构件分级管理、显隐控制、定位、复制图元，帮助用户快速查找构件
?识别工具栏名称改变：由“绘图建模”改为“构件导航栏”
?提供两种激活构件绘制命令方式：1）选中叶子节点【绘制】，激活构件绘制；2）直接点击叶子节点，激活绘制
*变化前： *现在:
?调整构件功能位置，规范功能布局：“构件导航栏-根节点、叶子节点”【左键】弹出功能调整到“工具栏—动态加载区”，【右键】功能位置保持不变
*变化前:左键点选构件，功能项在黑窗口显示

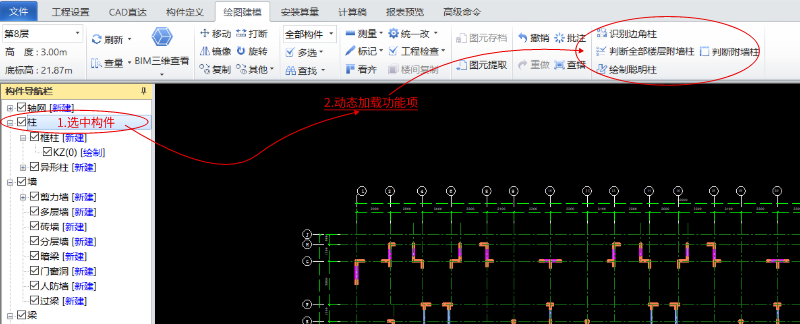

*现在:左键点选构件，功能项调整到“工具栏-动态加载区”
2.黑窗口绘图区优化
?改变系统默认构件绘制结束动作：

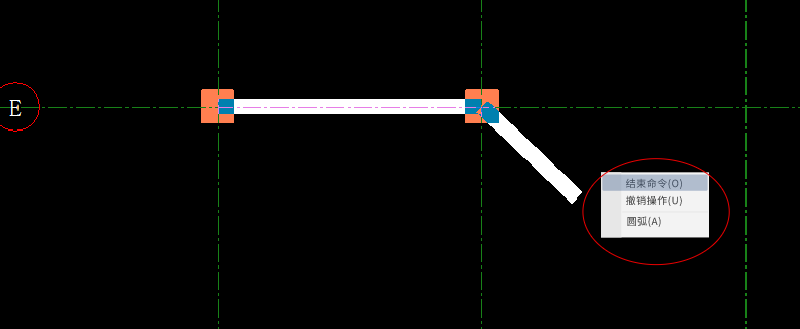

由原来【右键】单击—弹窗选择【结束绘制】变为【右键】单击
*变化前：
*现在：
?鼠标【右键】单击，结束构件绘制,如果用户想切换以前绘图结束方式，请在“菜单栏-风格设置”设置
