【标准构造详图——柱】
22G101-1第2-11页增加了“单向穿层KZ箍筋加密区范围”及“双向穿层KZ箍筋加密区范围”构造详图：

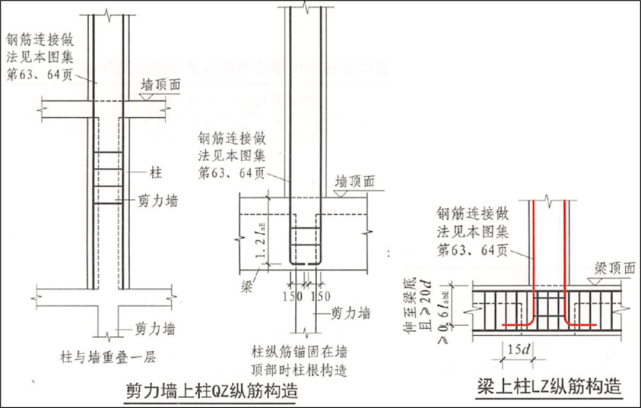

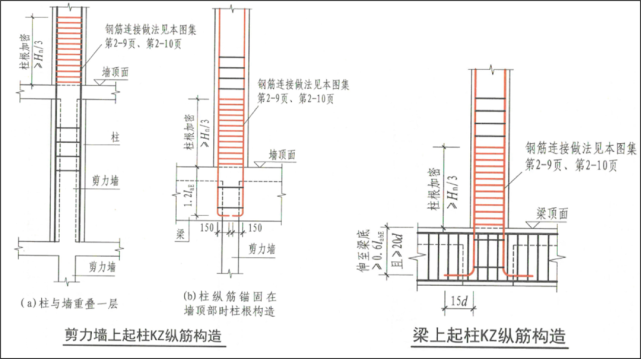

22G101-1第2-12页将16G101-1第65页中“剪力墙上柱QZ纵筋构造”、“梁上柱LZ纵筋构造”修改为“剪力墙上柱KZ纵筋构造”、“梁上柱KZ纵筋构造”，并标注了箍筋加密区范围。
22G101-1第2-14、15页在“KZ边柱和角柱柱顶纵向钢筋构造中”，给出了梁宽范围外钢筋伸入现浇板内锚固的图示（16G101第67页仅有文字描述），同时细化了附加钢筋大样。
22G101-1第2-18页增加了非焊接圆形箍筋复合方式构造：

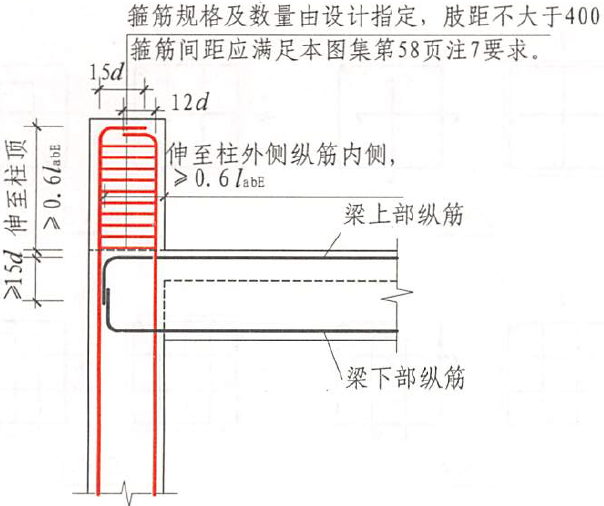

22G101-1第2-18页将KZ边柱、角柱柱顶等截面伸出时，内侧纵筋水平长度有16G101-1的12d修改为15d：
