22G101-1与16G101-1的区别(四)

福莱易通 2022-06-29 17:08 发表于山东

【标准构造详图——剪力墙】

22G101-1取消了16G101-1的端部无暗柱时剪力墙水平分布钢筋端部做法

原16G101-1，第71页规定：

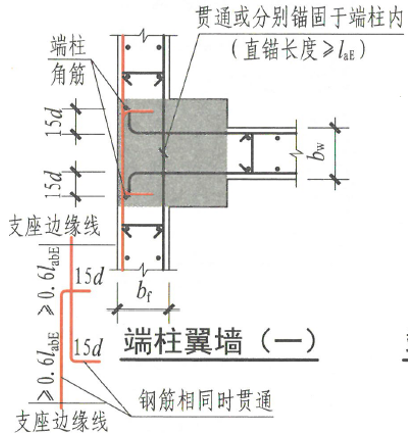

22G101-1第2-20页细化了“端柱翼墙（一）”大样图，给出了墙钢筋不贯通的做法：

22G101-1第2-21页明确了剪力墙竖向分布钢筋及边缘构件钢筋，采用搭接连接构造时，钢筋与楼板（基础）顶面的距离≧0：

原16G101-1，第73页规定：

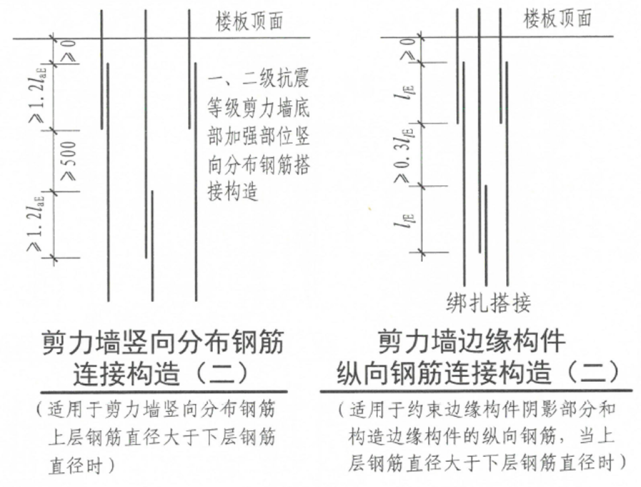

22G101-1第2-21页增加了剪力墙及边缘构件，上层钢筋直径大于下层钢筋直径时候的连接构造：

22G101-1第2-23页增加了防震缝处墙局部构造：

22G101-1第2-23页增加了剪力墙拉结筋排布构造详图：

22G101-1第2-25页细化了“约束边缘暗柱（一）”墙体水平钢筋搭接要求：

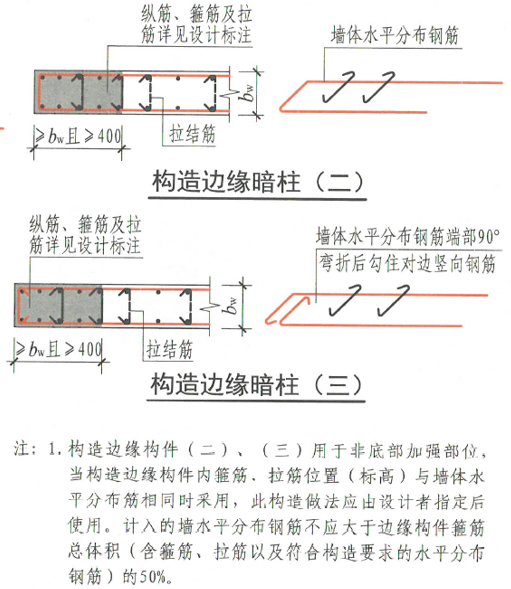

22G101-1第2-26页规定，构件边缘构件计入的墙体水平钢筋不应大于边缘构件箍筋总体积（含箍筋、拉筋及符合构造要求的水平分布筋）的50%：

22G101-1第2-27页，连梁LL配筋构造规定：连梁的侧面纵向钢筋单独设置时，侧面纵向钢筋沿梁高度方向均匀布置。
